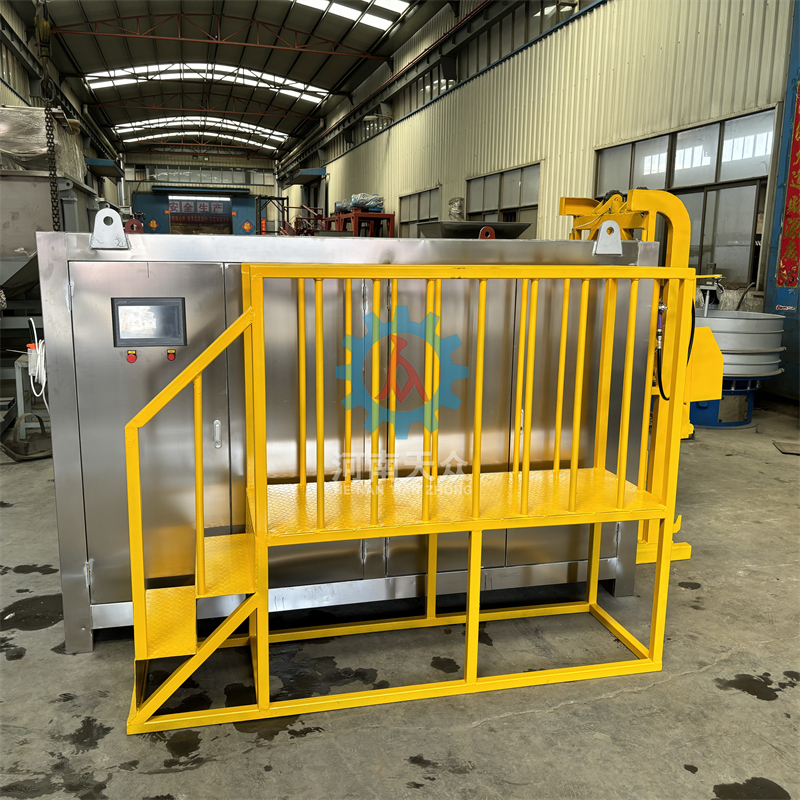

提升分拣一体机

产品介绍

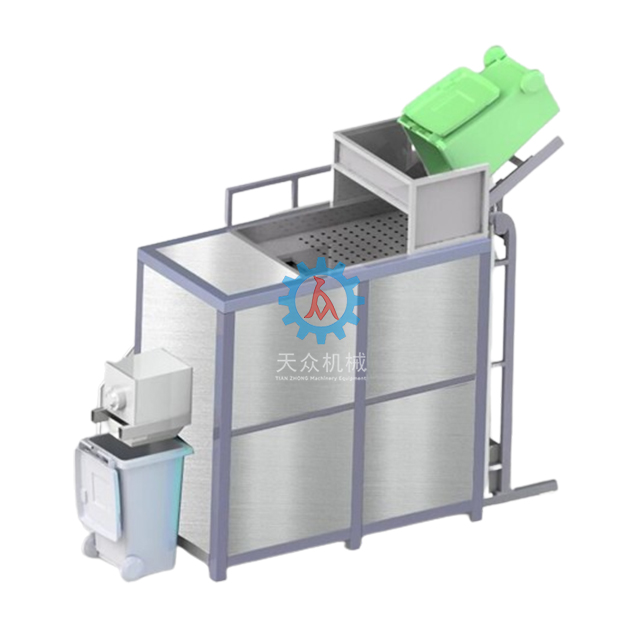

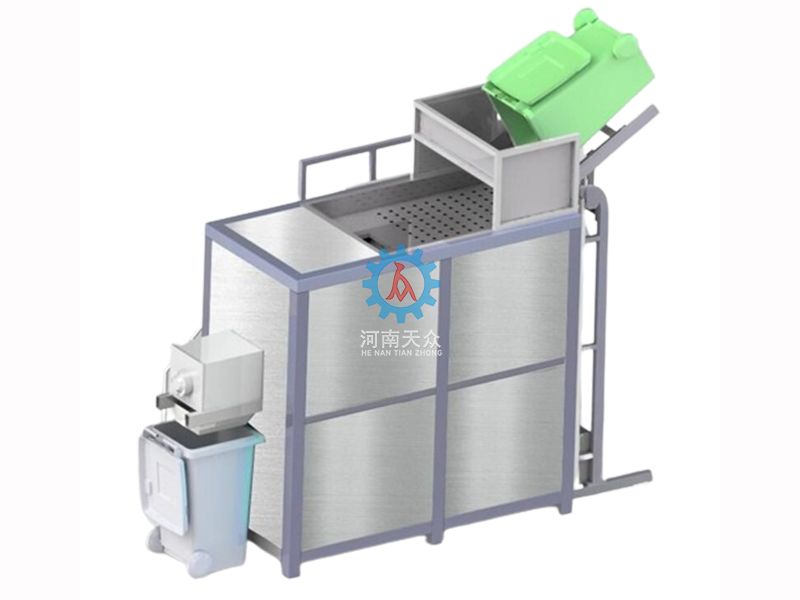

一、设备结构总成

提升分拣压榨减量一体机是一台适用于环卫处及室内外就地处理减量的一体化设备。该设备适用于餐厨垃圾、果蔬垃圾、厨余垃圾的提升分拣减量处理。设备分别由环卫桶提升翻转机、分拣滤水平台、粉碎压榨脱水一体机、主机架、人工分拣台、管道等组成。设备均采用一体化连接紧固现场固定使用。入料通过环卫桶举升入料，经过分拣，破碎，压榨，脱水后出料，出料口可采用环卫桶进行接料。

二、设备选型参数

三、所用设备说明

环卫桶提升机

环卫桶提升机又称挂桶提升机，使用时一般以国标垃圾桶放到升降机上，使垃圾桶提升机构嵌入垃圾桶正前方边沿牙槽里，启动上升按钮，垃圾桶自动提升到上方垃圾入口处。机器自动翻转把垃圾桶中垃圾倒入入口里。垃圾桶里垃圾倾倒完后点动下降按钮，垃圾桶会自动下降到地面代垃圾桶落地平稳后方可取下垃圾桶。

控电箱上红色凸起按钮为紧急制动按钮，如遇紧急情况可按此按钮紧急制动。

垃圾桶提升机电控箱有文字操作的提示，根据操作提示进行操作，完成举升、翻转、下降。

分拣滤水平台

   分拣滤水平台采用304耐腐不锈钢制作焊接完成。上槽体为滤水冲孔分拣平面，滤孔直径为φ3mm.小于3mm的物料或者汁液可以通过滤水网孔深入到底部集水槽。通过集水槽的管道流入排水管道。

分拣滤水平台采用人工责任制分拣，将不需要的物料或者不适用设备的物料进行分拣剔除，放入不可分拣垃圾入口进入垃圾桶。经过分拣后的物料可以通过破碎入口投入至粉碎压榨一体机内进行粉碎压榨脱水。

破碎压榨一体机

破碎压榨一体机为对辊破碎机及压榨脱水机一体化设备，设备采用法兰禁锢式螺栓链接。设备采用#45型钢或九铬硅材质组成，刀具在生产时经过高温淬火，使得刀具更有强力咬合。该设备可以将物料进行粉碎成10-30mm大小的块状，从而直接掉入压榨机料仓里面。粉碎采用 双轴对辊式进行剪切、撕裂和挤压达到减小物料尺寸。动刀厚度决定出料宽度：动刀厚度越薄，物料的出料宽度越窄；反之，动刀刀尖距离决定出料长度：刀尖距离越小（即刀头数量越多），出料长度越短。

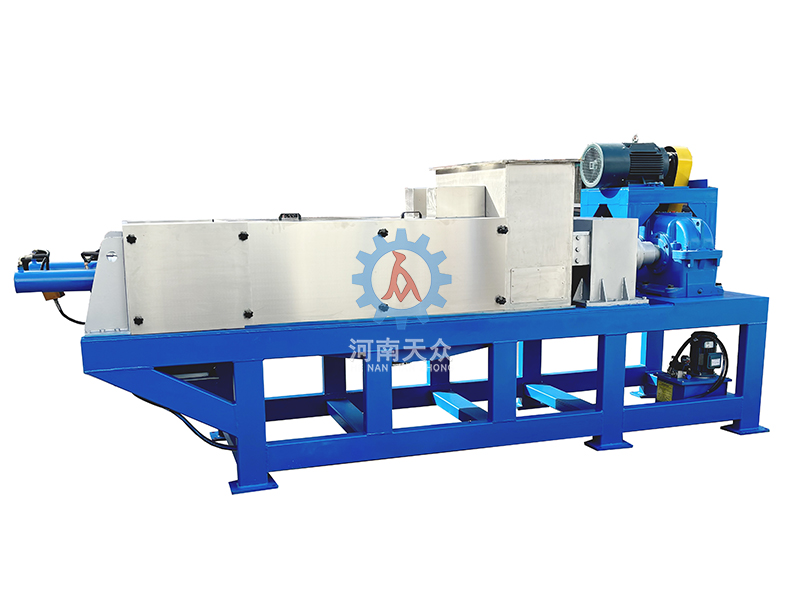

压榨机为双螺旋正反逆向挤压脱水。可用于含有一定纤维质或有粘性的其宏观世界物料的固液分离作业.如发酵后的葡萄皮渣、生姜、菠菜、橡胶、中草药、冬枣等含一定纤维的水果和蔬菜提汁，包括餐厨垃圾桶、果蔬垃圾  、厨余垃圾连续榨汁。

双螺旋式压榨机工作过程是：输送螺旋将进入料箱的物料推向压榨螺旋,通过压榨螺旋的螺距减小和轴径增大,并在筛壁和锥形体阻力的作用下,使物料所含的液体物(果汁)被挤压出.挤出的液体从筛孔中流出。集中在304不锈钢的接汁槽内而通过管道排出.

压榨后的果渣物料经筛筒末端与锥形体之间排出机外，锥形体后部装有弹簧，通过调节弹簧的预紧力和位置，可改变排阻力和出渣口的大小,用来调节压榨的干湿程度，从而完成压榨减量效果。

   设备的进料箱、筛筒、螺旋及护照均采用优质耐酸碱304不锈钢材料制造.

破碎压榨一体机链接的进料箱均设有观察孔。方便物料持续粉碎压榨时更直观的看到内部螺旋的运转情况。从而根据需要完成物料的连续运转衔接，不锈钢护罩可以遮挡挤压运行情况下的汁液溢出。

四、设备结构
